閥門智能定位器的原理和操作

發布日期:[2022-11-09] 點擊率: 關鍵詞: 閥門智能定位器

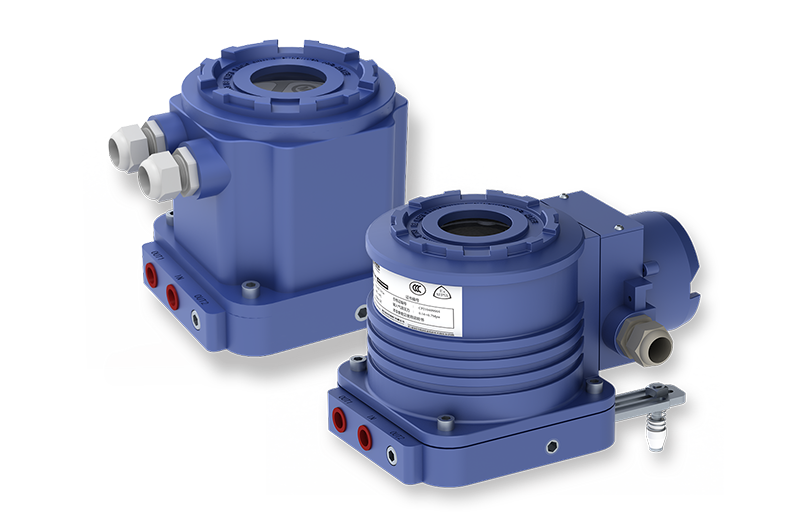

閥門智能定位器是一種具有HART通信協議的閥門定位器,由三部分組成:微處理器電子控制的模件,包括HART通信模塊和就地用戶界面開關;電/氣動轉換器模件的壓電閥;閥位傳感器。


閥門智能定位器的工作原理

整個控制回路由兩線、420mA信號控制。HART模件送出和接收疊加在420mA信號上的數字信息,實現與微處理器的雙向數字通信。模擬量的4~20mA信號傳給微處理器,與閥位傳感器的反饋進行比較,微處理器根據偏差的大小和方向進行控制計算(一級控制),向壓電閥發出電控指令使其進行開、閉動作。壓電閥依據控制指令脈沖的寬度對應于氣動放大器輸出壓力的增量,同時氣動放大器的輸出又被反饋給內控制回路,再次與微處理器的運算結果進行比較運算(二級控制),通過兩級控制輸出信號到執行機構,執行機構內空氣壓力的變化控制著閥門行程。當控制偏差很大時,壓電閥發出寬幅脈沖信號,使定位器輸出一個連續信號,大幅度的改變至執行機構的信號壓力驅動閥門快速動作:隨著閥門接近要求的位置,命令要求的位置與測得位置的差值變小,壓電閥輸出一個較小脈寬的脈沖信號,斷續、小幅度的改變至執行機構的信號壓力,使執行機構接近新命令位置的動作平緩。當閥門到達要求的位置(進入死區)時,壓電閥無脈沖輸出,定位器輸出保持為零,使閥門穩定在某一位置不動。


閥門智能定位器簡明操作指南

準備:


按照操作說明將 PS2 與閥門連接


檢查并確認電路和氣路的連接


通電(4-20mA 電流供電)

禁止電壓供電初始化:


確認反饋角度(33°和 90°)


利用調節輪和反饋桿長度調整 PS2 的零點和量程(調節輪調整相當零點調整,反饋桿長度調整相當量程調整)


將量程下限調整至 5%-10%


將量程上限調整低于 95%


確認并保持閥門位置在 50%


進入?yún)?shù)設置并確認相關參數(參數 1,2,3)


進入?yún)?shù) 4,開始自動初始化(如手動初始化,則進入?yún)?shù) 5)
